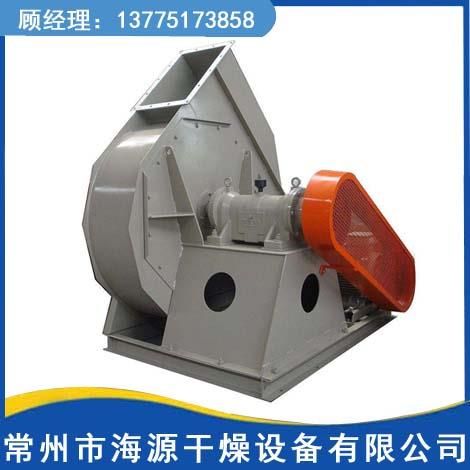

4-68離心通風機性能

    4-68離心通風機性能選擇常州市海源幹燥設備有限公司，願與新老客戶共同發展！歡迎廣大客戶前來考察與購買！

     一、產品簡介

     4-68型離心通風機一般用於工廠及大型建築物的通風換氣，既可用作輸入氣體，亦可用作輸出氣體，本風機可輸送空氣或其它不自燃、不易爆、不揮發、對人體無害、對鋼材無腐蝕性之氣體，且氣體內不得有粘性物質，所含塵土及硬質顆粒物不大於150mg/m3，氣體溫度不得超80℃。
型式
     風機可製成右旋或左旋兩種型式，從電機一端正視，葉輪按順時針方向旋轉者稱右旋風機，以“右”表示，反之，稱左旋風機，以“左”表示。
風機的出口位置，以機的出風口角度表示，“左”“右”均可製成0度、45度、90度、135度、180度、225度共六種角度。
     風機的傳動方式分A、B、C、D四種，№2.8～5采用A式，以電機直聯傳動，風機的葉輪、機殼直接固定在電機軸和法蘭盤上(電機用D2/T2型)；№6.3～12.5采用懸臂支承裝置，又分為C式(皮帶傳動，皮帶輪在軸承外側)和D式(用聯軸器聯接傳動)兩種傳動方式；№16、20則為B式懸臂支承裝置，皮帶傳動，皮帶輪在軸承中間。
結構特征
     4-68型風機的№2.8～6A主要由葉輪、機殼、進風口等部分配電機直聯組成。№6.3～20除上述部分外還有傳動部分：
     葉輪：由12片後傾機翼形葉片焊接於弧錐型的輪蓋與平板輪盤中間，均用鋼板製造，並經靜動平衡校正和超速運轉實驗，空氣性能良好，效率高，運轉平穩。
     機殼：機殼是普通鋼板焊接而成的蝸形體，機殼作成兩種不同型式，№2.8～5機殼作成整體，不能拆開，№16B、20B機殼作成三開式，除沿中分水平麵分 為兩半外，上半部再沿垂直中心線分為兩半，用螺栓連接，以便維修時可垂直吊出轉子。
     進風口：作成收斂式流線型結構，用螺栓固定於風機入口一側。
     傳動組：由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器等組成。主軸由*鋼加工製作。№6.3～12.5四個機號，軸承箱整體結構且裝有溫度計和油標，№16B、20B兩個機號風用二隻並列軸承座，在軸承座上裝有溫度計，采用軸承潤滑脂潤滑。

     二、機器原理
     離心通風機葉片之間的氣體在葉輪旋轉時，受到離心力作用獲得動能（動壓頭）從葉輪周邊排出，經過蝸殼狀機殼的導向，使之向通風機出口流動，從而在葉輪中心部位形成負壓，使外部氣流源源不斷流入補充，從而使風機能排出氣體。
     電動機通過軸把動力傳遞給風機葉輪，葉輪旋轉把能量傳遞給空氣，在旋轉的作用下空氣產生離心力，空氣延風機葉輪的葉片向周圍擴散，此時，風機葉輪越大，空氣所接受的能量越大，也就是風機的壓頭（風壓）越大。如果將大的葉輪割小，不會影響風量，隻會減小風壓。
離心通風機主要由葉輪和機殼組成，小型通風機的葉輪直接裝在電動機上中、大型通風機通過聯軸器或皮帶輪與電動機聯接。離心通風機一般為單側進氣，用單級葉輪；流量大的可雙側進氣，用兩個背靠背的葉輪，又稱為雙吸式離心通風機。
     葉輪是通風機的主要部件，它的幾何形狀、尺寸、葉片數目和製造精度對性能有很大影響。葉輪經靜平衡或動平衡校正才能*通風機平穩地轉動。按葉片出口方向的不同，葉輪分為前向、徑向和後向三種型式。前向葉輪的葉片頂部向葉輪旋轉方向傾斜；徑向葉輪的葉片頂部是向徑向的，又分直葉片式和曲線型葉片；後向葉輪的葉片頂部向葉輪旋轉的反向傾斜。
     前向葉輪產生的壓力 ，在流量和轉數一定時，所需葉輪直徑 小，但效率一般較低；後向葉輪相反，所產生的壓力 小，所需葉輪直徑 ，而效率一般較高；徑向葉輪介於兩者之間。葉片的型線以直葉片 簡單，機翼型葉片 複雜。
     為了使葉片表麵有合適的速度分布，一般采用曲線型葉片，如等厚度圓弧葉片。葉輪通常都有蓋盤，以增加葉輪的強度和減少葉片與機殼間的氣體泄漏。葉片與蓋盤的聯接采用焊接或鉚接。焊接葉輪的重量較輕，流道光滑。低、中壓小型離心通風機的葉輪也有采用鋁合金鑄造的。
